輸電線路雷電監測系統
產品名稱：輸電線路雷電監測系統
產品型號：TLKS-PMG-TL
產品備注：推薦新產品-輸電線路雷電監測系統
產品類別：輸電線路在線監測系列
一、市場現狀
根據全球雷電的衛星觀測結果估計:全球每秒鐘約有46次雷電發生，而我國每一分鐘發生70余次雷電。雷電是不可避免的自然災害，一旦發生既損害慘重。故對雷電、避雷器件狀態的監測，在一些重要工業領域，已顯得十分必要和重要，為此我公司特開發出雷電檢測的系列產品和物聯網監測平臺。被廣泛用于電力、鐵路、化工、軍工等行業的各種系統和設備中的雷的電、強干擾監測和智能維護中。
二、產品功能
◆雷電全參數監測:針對各種雷電或其它強干擾的電全參數進行實時監測;
◆多種結構測頭:便于用戶根據系統結構重要通路節點監測雷電或干擾;
◆多種監測手段:雷擊電流/電壓檢測、SPD狀態監測（正常、劣化、損壞)、瞬態動作電壓監測等;
◆具有高速采集:大于10M采集速度;
◆記錄、存儲;確保檢測數據的準確性、及時性、可靠性、追溯性;
◆物聯網管理:運用物聯網技術可實時進行數據的查詢、統計、分析、故障判斷等管理功能;
◆物聯網雙工:可遠程實現產品設置和軟件更新;
◆產品智能化:產品本身工作狀態監測和自學習功能。

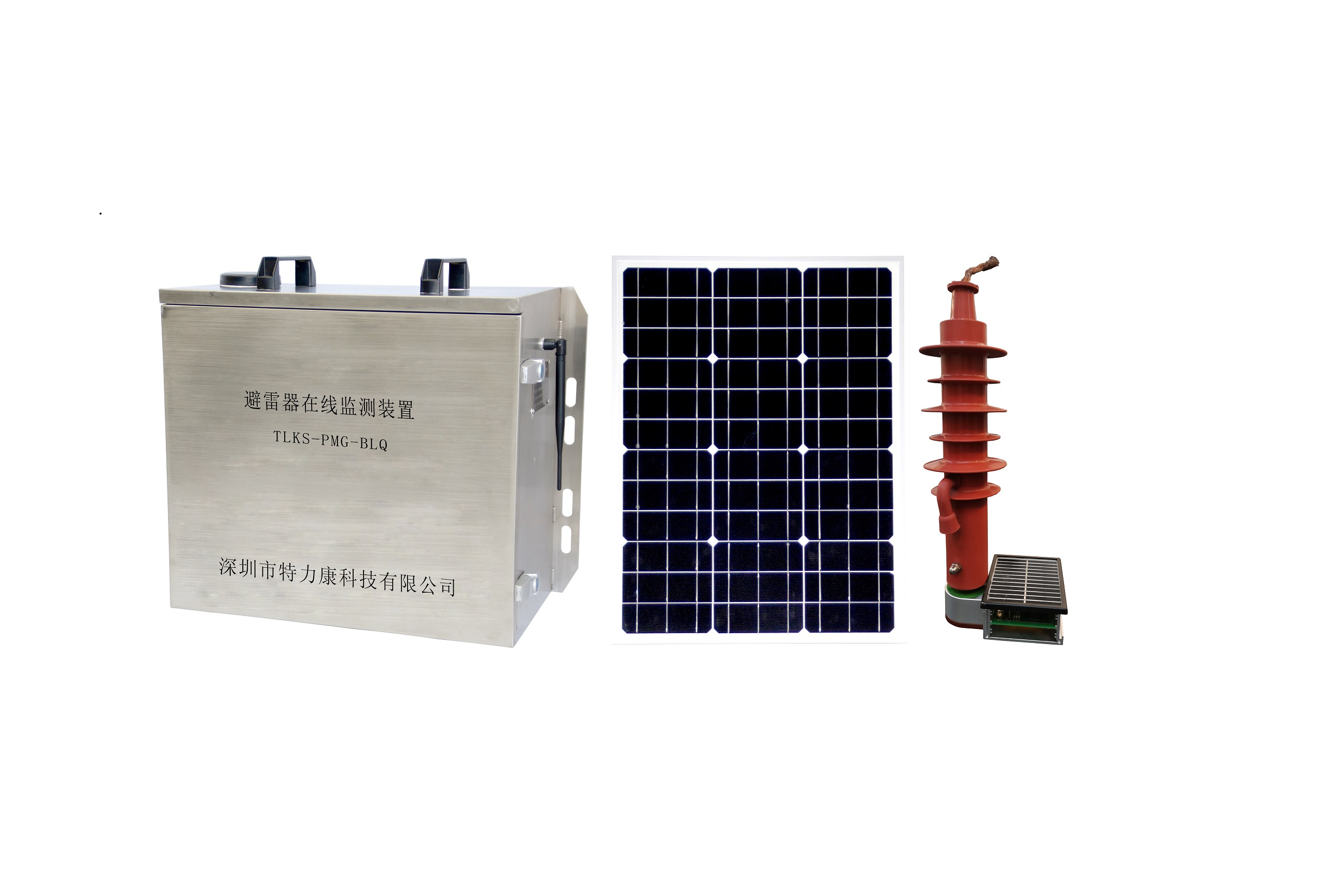

三、系統組成及作用
◆雷電流檢測單元:監測雷擊電流參數:峰值、時間、波形、能量、極性、次數;
◆非接觸雷電壓檢測單元:監測雷擊電壓參數:峰值、時間、波形、能量、極性、次數;
◆氧化鋅避器狀態監測模塊:損壞與否、劣化狀態（為預警提供信息）﹔
◆斷路器動作電壓監測模塊:空氣開關動作瞬間的強沖擊電壓監測;
◆通訊網關:加密、單元組網、數據上傳、多系統橋接（云平臺、用戶系統）;
◆物聯網監測平臺:數據統計、分析,預警報警,大數據分析。
四、技術參數
參數名稱
|
雷電流
|
雷電流、電壓監測模塊
(自帶電源)
|
電壓監測模塊
|
漏電流
(避雷器/防雷模塊)
|
雷電壓
（非接觸式）
|
|
技術指標
|
監測范圍
|
300A ~ 20KA
|
300A ~ 20KA
300A ~ 20KV
|
0 ~ 4KA
|
0.5~10mAAC
分辨率30uA
|
300A ~ 20KA
|
輸出方式
|
有線傳輸:485、CAN
總線：PLC電力載波
無線傳輸:2G-5G、NB、LORA等多種
|
有線傳輸:485、CAN
總線：PLC電力載波
無線傳輸:2G-5G、NB、LORA等多種
|
跟蹤輸出
|
0-10VDC、4-20mA
|
有線傳輸:485、CAN
總線：PLC電力載波
無線傳輸:2G-5G、NB、LORA等多種
|
精度等級
|
10%
|
0.5%
|
0.5%
|
1.0%
|
10%
|
隔離耐壓
|
10KVDC
|
10KVDC
|
10KVDC
|
2.5KVDC
|
10KVDC
|
響應時間
|
≤50uS
|
≤300uS
|
≤300uS
|
≤300uS
|
≤50uS
|
輔助電源
|
12VDC
|
太陽能+蓄電池
|
12VDC
|
工作環境
|
溫度:-10℃~60℃;濕度:≤95%(不結露)
|

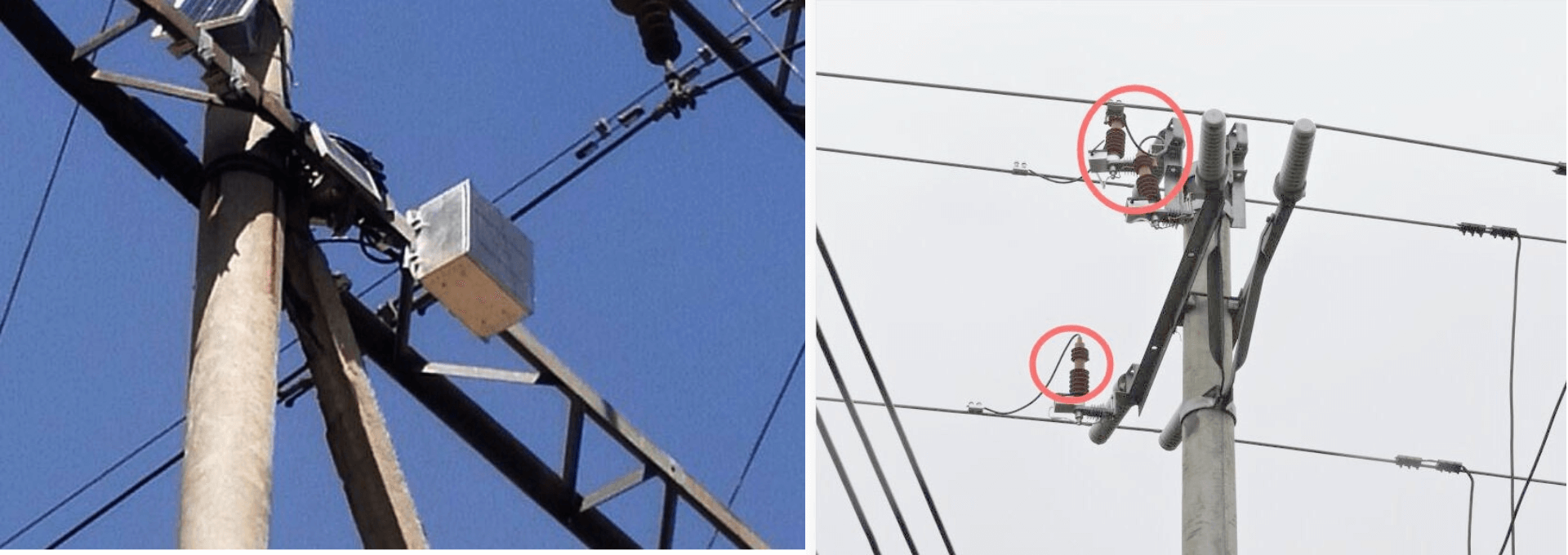

五、工程案例：
